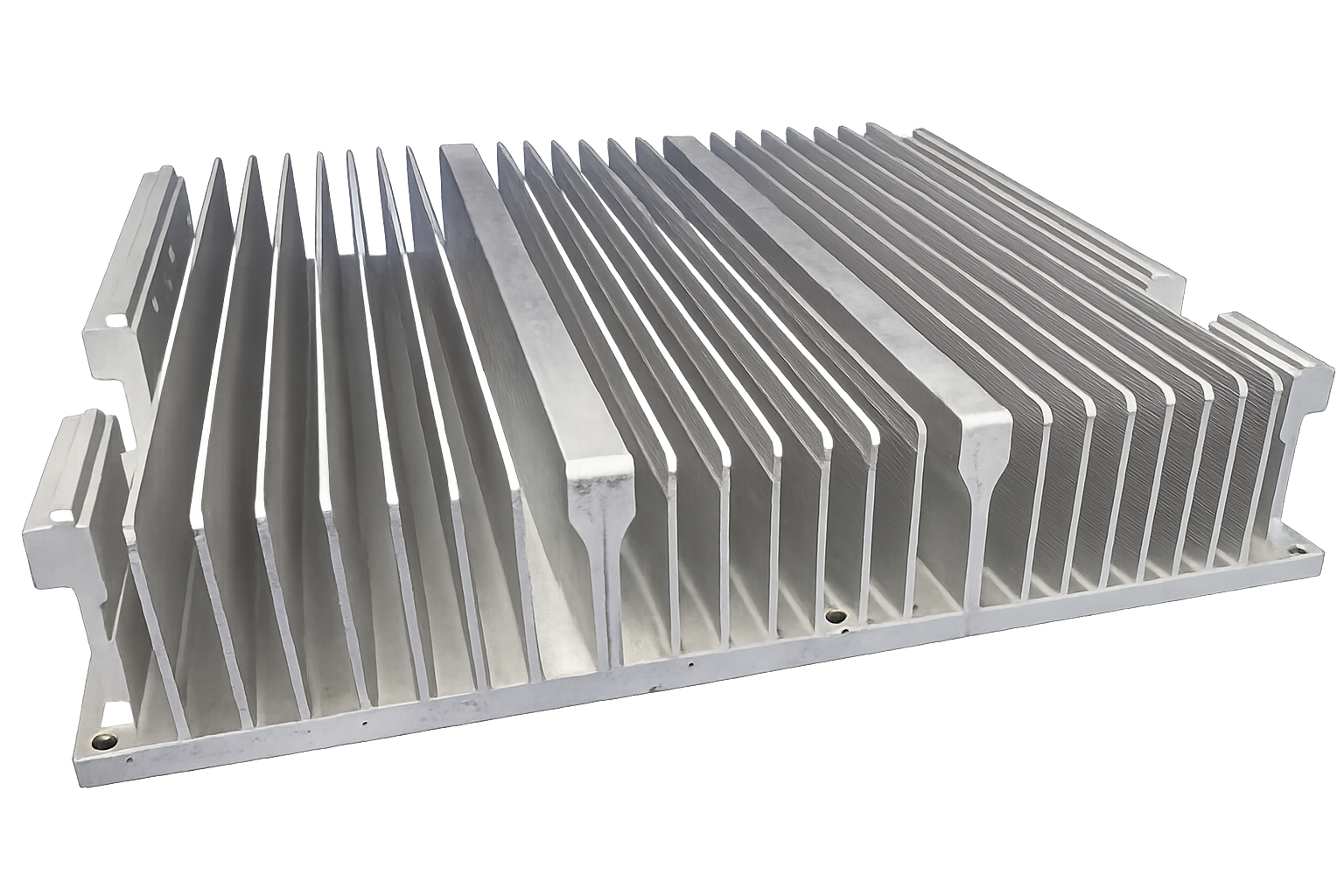

Precision Aluminum Heat Sink With Advanced Surface Finish

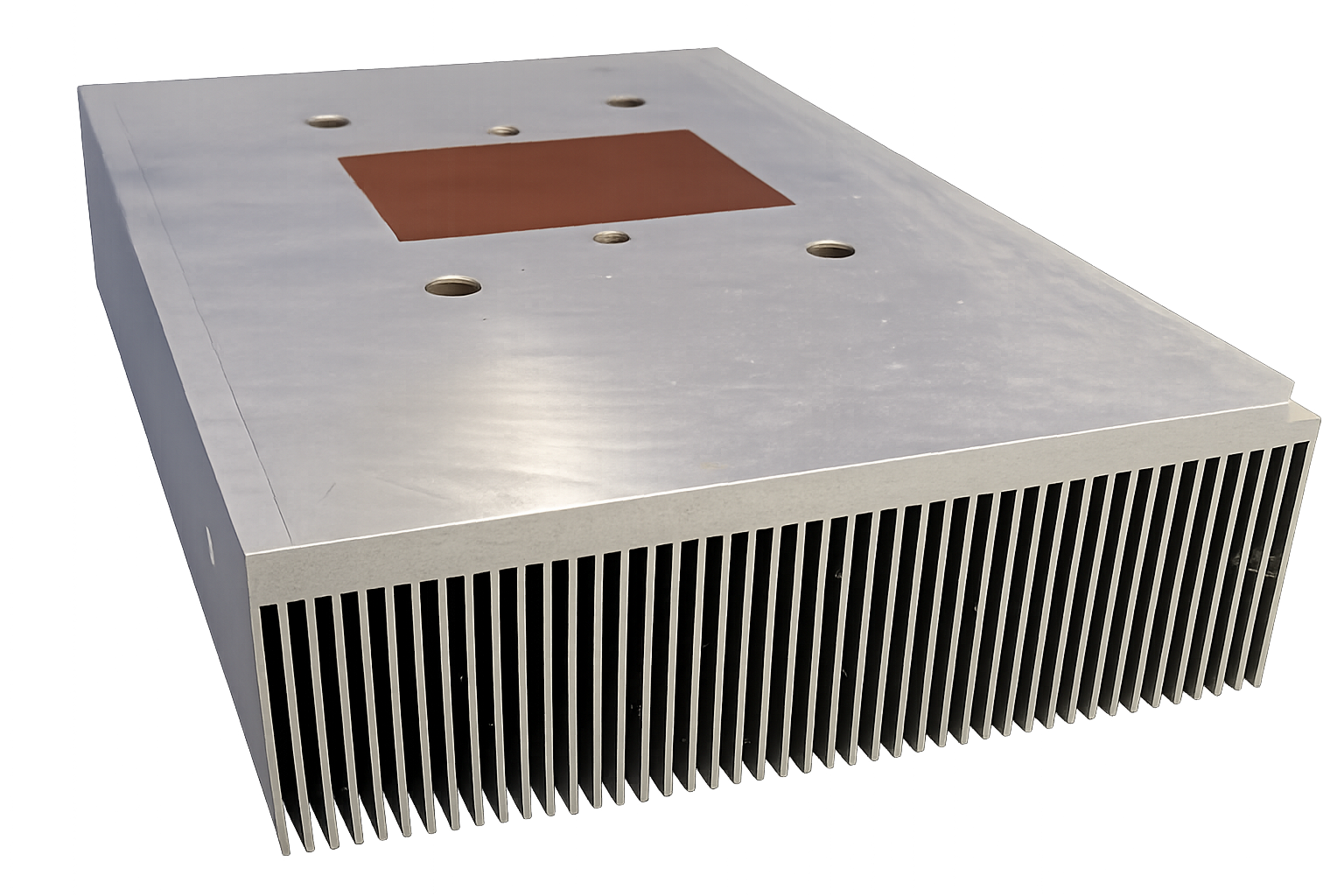

High Performance Aluminum Extruded Heat Sink with Optimized Plate Fin Design

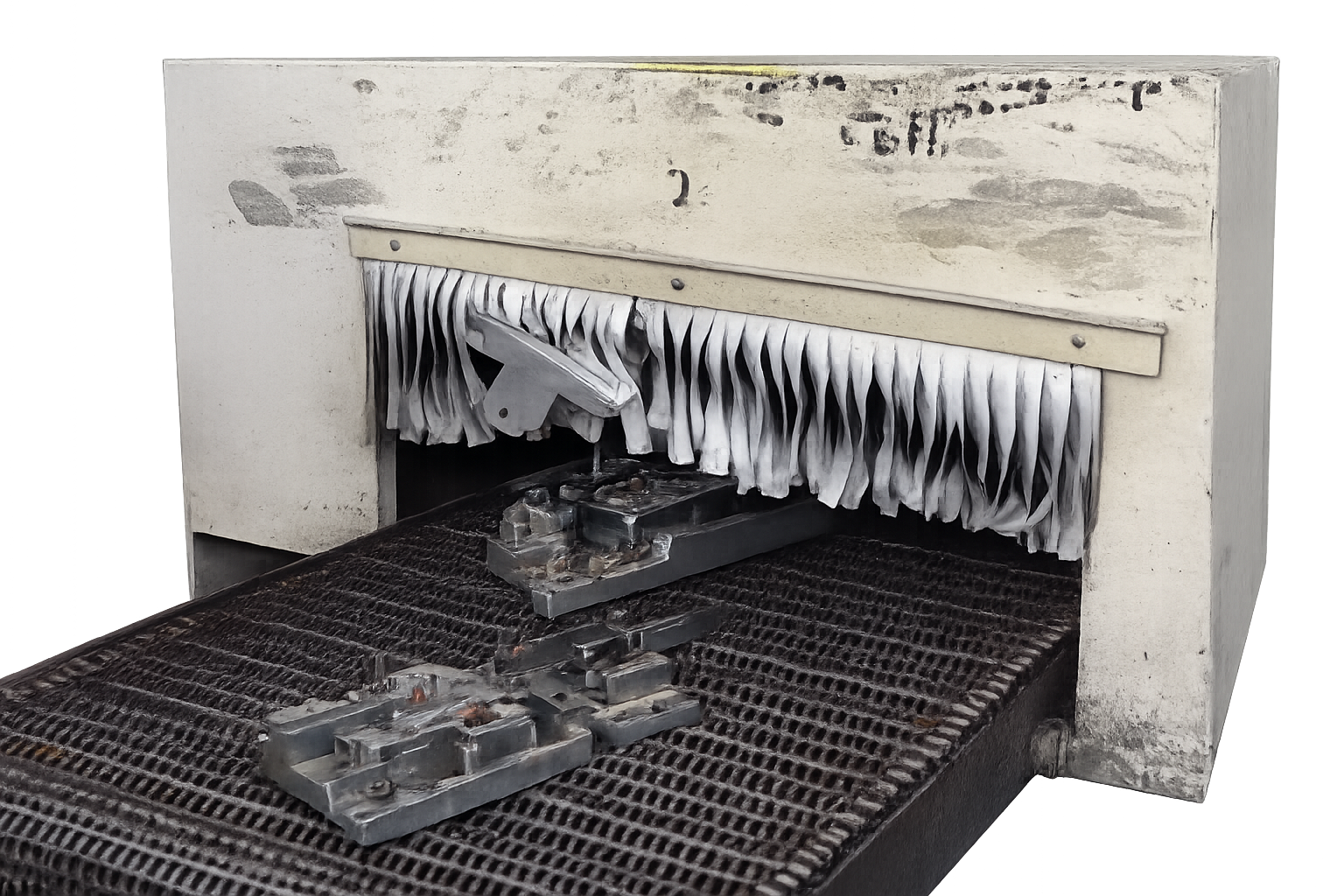

Heat Sink Components Moving Through Automated Processing Equipment

定制散热器 丨铝制和铜制散热器
散热器是一种热管理部件，用于将处理器、功率模块、LED系统、电机和通信设备等电子或机械设备中的热量散出。它通过直接接触或导热界面材料，将发热部件的热量传递至散热器底座。随后，热量在金属主体和鳍片中扩散，而鳍片可增大可用表面积。流经鳍片的空气通过自然对流或强制对流将热量带走。

常见散热器类型

直鳍片/板鳍片散热器

直鳍片或板鳍片散热器采用多条平行鳍片，以增加可用于散热的表面积。当气流方向相对固定时，这种结构效果良好，可使空气顺畅通过鳍片通道。它广泛用于电源、通信设备、工业电子设备、LED系统以及其他需要高效且经济冷却的应用。

针鳍散热器

针鳍散热器采用分布在散热器底座上的圆形、方形或椭圆形针状鳍片。与直鳍片不同，针鳍片允许空气从多个方向流动，因此适用于气流方向不断变化或不太易预测的应用。它们既可用于自然对流，也可用于强制风冷，常见于处理器、功率模块、汽车电子和紧凑型电子设备。

径向鳍片散热器

径向鳍片散热器的鳍片从中心芯部或圆柱形底座向外延伸。这种设计可使热量均匀扩散，同时让空气从多个方向进出。径向鳍片结构尤其适用于圆形热源、LED照明、电机、圆柱形功率模块，以及需要自然对流或轴流风扇冷却的应用。

散热器材料

  • 铝制散热器
    铝是使用最广泛的散热器材料，因为它在导热性、重量轻、耐腐蚀性、可制造性和成本之间取得了良好平衡。它适用于挤压、刨削、冲压和数控加工散热器。

  • 铜制散热器
    铜的导热率高于铝，因此适用于高功率设备、集中热源以及需要更快扩散热量的应用。不过，铜的重量更大、成本更高，通常也更难加工。

  • 铝铜散热器
    铝铜散热器结合了铜的散热性能与铝的较低重量和成本。常见设计采用铜底座或均热板快速传导热源的热量，并配合铝制鳍片增大散热面积。

散热器制造方法

散热器可根据所需的散热性能、结构、产量和成本采用不同的工艺制造。

  • CNC 加工 — 直接从铝或铜材料上加工散热器，以形成精确尺寸和复杂特征。
  • 挤压 — 将加热后的铝材推过模具，形成带有直翅片的连续散热器型材。
  • 锻造 — 在高压下将铝或铜压制成型，适用于针状翅片结构。
  • 冲压与翅片装配 — 将薄翅片冲压成型，然后通过钎焊、软钎焊、粘接或机械装配连接到底座上。
  • 剖沟 — 直接从实心金属块上切削并立起薄翅片，无需单独接合即可形成高密度翅片。
  • 压铸 — 将熔融铝注入模具中，以制造带有一体式翅片和安装特征的散热器。

对于更高的散热要求，散热器还可以与 热管、均热板或风扇 以改善热传递。

为什么选择 XY-GLOBAL 定制散热器？

XY-GLOBAL 根据您的热负荷、气流、安装空间、安装要求、重量和成本目标设计并制造散热器。我们还可提供热仿真和 DFM优化支持，以提升散热性能和可制造性。
我们的制造能力包括铝挤压、剖沟、冲压、CNC 加工、钎焊和装配。凭借三轴和五轴 CNC 加工设备，我们能够制造复杂的翅片结构、精密安装特征和高平面度接触面，加工精度最高可达0.005 mm。
我们采用铝、铜和铝铜结构，在导热性、重量和成本之间实现平衡。可提供阳极氧化、粉末涂装、铬酸盐转化和镀镍等表面处理，以提升耐腐蚀性、绝缘性和耐久性。
严格的质量控制涵盖尺寸、平面度、外观、清洁度和装配一致性。检测设备包括 2.5D 测量系统和精度最高可达 0.001 mm 的 CMM 三坐标测量机。
从快速原型和小批量生产到大批量生产，XY-GLOBAL 为电子产品、工业设备、医疗器械、储能、通信及其他热管理应用提供可靠的定制散热器解决方案。

定制散热器解决方案

每种应用都有不同的热学要求。XY-GLOBAL 根据您的产品设计、散热要求、安装限制和制造目标定制散热器。我们支持快速原型制作、工程验证和大批量生产，并提供灵活的制造工艺。
只需将您的图纸、规格或应用详情发送给我们，我们的工程团队就会为您的项目推荐最合适的材料、制造方法和表面处理工艺。
