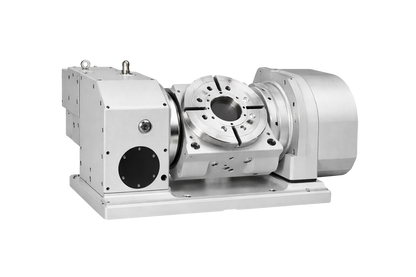

Dual-Axis Multi-Angle 5-Axis CNC Rotary Table

5轴CNC转台

产品特点

  • 双轴同步控制： 集成高性能倾斜（A/B 轴）与旋转（C 轴）控制，支持复杂的五轴联动或 3+2 轴多面加工。

  • 精密滚子凸轮 / DD 直驱： 可选配高速直驱 (DD) 或滚子凸轮技术，实现零背隙、极度平稳的运动以及卓越的表面光洁度。

  • 强劲的倾斜稳定性： 强化型倾斜轴设计，可在不牺牲定位精度的情况下处理重载工件。

  • 高扭矩双重夹紧： 双轴均配备强力气压或液压制动系统，确保在强力多轴铣削过程中具备最高刚性。

  • 紧凑型摇篮式设计： 优化的节省空间结构提供更大的加工包络面，是小型加工中心的理想选择。

  • 热位移控制： 采用优质米汉纳（Meehanite）铸件并结合平衡热设计，确保长周期生产中的精度稳定性。

  • 行业领先的精度： 高分辨率绝对值编码器为航空航天、医疗和模具制造行业提供角秒级的精密保障。


典型产品规格（5轴）

注意：以下参数代表典型的中型“摇篮式”5轴台（例如，200mm-250mm板）。

技术数据 倾斜轴（A/B） 旋转轴（C）
台面直径 — Ø 210 / Ø 250 mm
倾斜范围 -20° ~ +110°（典型） 360° 连续
中心高度（在90°时） 160 / 180 mm —
最大台面速度 16.6 ~ 25 rpm 33.3 ~ 50 rpm
定位精度 ±20" 弧秒 ±15" 弧秒
重复精度 6" 弧秒 4" 弧秒
夹紧扭矩（液压） 600 ~ 1000 N·m 400 ~ 700 N·m
最大工作负载 60 kg（摇篮负载） 100 kg（台面负载）
总净重 ~180 - 250 kg  —


High-precision 4-Axis Rotary Table for CNC Machining Centers

何时选择第四轴旋转工作台

选择第四轴旋转工作台如果：

关注 效率与多功能性 以适应圆柱形或多面零件。

  • 多面索引：您的主要目标是加工零件的多个面，而无需手动重新夹紧。
  • 圆柱特征：您的零件需要径向钻孔、雕刻或螺旋槽铣削沿中心轴进行。
  • 低进入门槛：您希望显著提高生产力并减少设置错误，而无需大量投资完整的五轴系统。
  • 棱柱几何：您的工件相对标准，不具有复杂的非线性有机表面。
Industrial 5-Axis CNC Rotary Table from XY-GLOBAL

何时选择第五轴旋转工作台

如果选择第五轴旋转工作台：

专注于 复杂性与精确度 以满足高端工业应用。

  • 复杂自由形状表面：您的项目涉及涡轮叶片、航空航天叶轮或医疗植入物，具有复杂的三维几何形状。
  • 一次性加工：您需要在单次设置中完成五面加工，以消除累积定位误差并最大化主轴的正常运行时间。
  • 高精度行业：您在需要极端公差和优越表面处理的行业中工作，例如航空航天、医疗或高性能汽车。
  • 完全自动化准备：您旨在实施“无人值守”制造，配备机器人装载，最大限度减少人工干预以实现最高投资回报。
CNC Machining Center Integrated with 4th 5th Axis Rotary Table

单次设置多面加工，实现高效且轻松的精密工程

  • 卓越驱动技术： 滚轮齿轮 和 零背隙直接驱动（DD） 选项确保最大稳定性和高质量的表面处理。
  • 高扭矩与负载： 专为 重型组件 设计，提供坚固的刚性和长期的可靠性。
  • 无缝集成： 完全 可定制的配置 以匹配您的特定CNC设置和控制器。
  • 行业信赖： 在全球 医疗和光学 高精度工程中证明了其性能。
  • 全面技术支持： 从 安装到维护 的专家指导，确保您的生产永不停歇。
