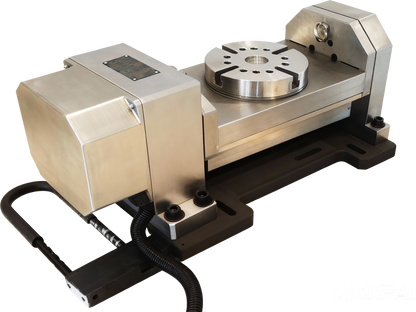

4-Axis CNC Rotary Table from XY-GLOBAL

4轴CNC转台

产品特点

  • 精密蜗轮驱动： 采用高张力合金蜗轮与硬化钢齿轮，确保长期的分度精度与耐磨性。

  • 双导程系统： 允许轻松调整间隙，即使在多年高负荷使用后，仍能保持严苛的公差要求。

  • 双重夹紧选项： 高扭矩气压或液压制动系统，在重型切削过程中提供强劲的刚性保障。

  • 高刚性铸件： 优质米汉纳（Meehanite）铸铁机身，提供卓越的减震性能与热稳定性。

  • 紧凑且轻量化： 节省空间的设计，便于安装，并为您机床工作台提供更大的加工空间。

  • 多功能集成： 标准 T 型槽与精密中心孔，便于安装卡盘、花盘或尾座。



典型产品规格

注意： 以下是中型（约200mm-250mm）CNC转台的标准参数可供参考。
技术数据 标准值
工作台直径 Ø 210 / Ø 250 mm
中心高度 160 / 180 mm
中心孔直径 Ø 40H7 mm
工作台速度 25 ~ 41.6 rpm
定位精度 ±15" 弧秒
重复精度 4" 弧秒
夹紧扭矩（液压） 500 ~ 700 Nm
允许工作负荷（水平） 150 ~ 200 kg
允许工作负荷（垂直） 75 ~ 100 kg
总重量 80 ~ 110 kg


High-precision 4-Axis Rotary Table for CNC Machining Centers

何时选择第四轴旋转工作台

选择第四轴旋转工作台如果：

关注 效率与多功能性 以适应圆柱形或多面零件。

  • 多面索引：您的主要目标是加工零件的多个面，而无需手动重新夹紧。
  • 圆柱特征：您的零件需要径向钻孔、雕刻或螺旋槽铣削沿中心轴进行。
  • 低进入门槛：您希望显著提高生产力并减少设置错误，而无需大量投资完整的五轴系统。
  • 棱柱几何：您的工件相对标准，不具有复杂的非线性有机表面。
Industrial 5-Axis CNC Rotary Table from XY-GLOBAL

何时选择第五轴旋转工作台

如果选择第五轴旋转工作台：

专注于 复杂性与精确度 以满足高端工业应用。

  • 复杂自由形状表面：您的项目涉及涡轮叶片、航空航天叶轮或医疗植入物，具有复杂的三维几何形状。
  • 一次性加工：您需要在单次设置中完成五面加工，以消除累积定位误差并最大化主轴的正常运行时间。
  • 高精度行业：您在需要极端公差和优越表面处理的行业中工作，例如航空航天、医疗或高性能汽车。
  • 完全自动化准备：您旨在实施“无人值守”制造，配备机器人装载，最大限度减少人工干预以实现最高投资回报。
CNC Machining Center Integrated with 4th 5th Axis Rotary Table

单次设置多面加工，实现高效且轻松的精密工程

  • 卓越驱动技术： 滚轮齿轮 和 零背隙直接驱动（DD） 选项确保最大稳定性和高质量的表面处理。
  • 高扭矩与负载： 专为 重型组件 设计，提供坚固的刚性和长期的可靠性。
  • 无缝集成： 完全 可定制的配置 以匹配您的特定CNC设置和控制器。
  • 行业信赖： 在全球 医疗和光学 高精度工程中证明了其性能。
  • 全面技术支持： 从 安装到维护 的专家指导，确保您的生产永不停歇。
