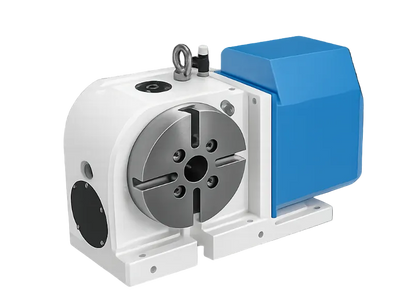

CD Roller Cam 4th Axis Series Rotary Table for High-Speed CNC Machining Of Long-Shaft Parts

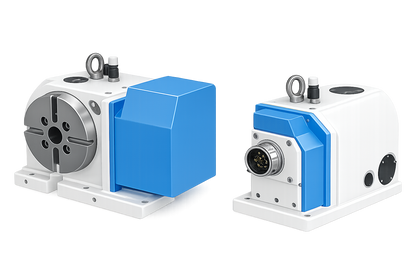

4th Axis Continuous Cam Rotary Table for Zero-Backlash Positioning

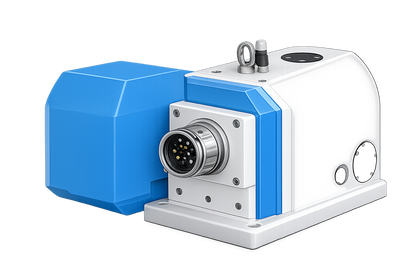

High-Precision 4th Axis CD Series with Roller Cam for Multi-Sided Machining

CD 롤러 캠 4축 시리즈

제품 개요

CD 시리즈는 CNC 머시닝 센터를 위해 설계된 고성능 4축 로터리 테이블입니다. 장축 공작물 및 고정밀 대량 생산을 위해 특별히 설계되었으며, 고급 롤러 캠 드라이브 및 서보 모터 기술을 통합합니다. 제로 백래시(Zero-Backlash) 포지셔닝을 통해 연속적인 고속 회전을 달성하여 기존 기어 구동 테이블에서 발생하는 진동 및 정밀도 손실과 같은 일반적인 문제를 효과적으로 제거합니다. 3C 전자, 자동차 부품 및 의료 기기 산업의 대규모 생산에 이상적인 솔루션입니다.

제품 적용

다양한 모듈형 공작 기계, 수직/수평 머시닝 센터, 터닝-밀링 센터에 널리 활용됩니다. 장축 부품의 고속 다면 가공에 탁월합니다.

주요 장점

  • 고급 롤러 캠 구조: 마모가 적고, 빠른 인덱싱 및 가역 회전이 가능합니다. 제로 백래시(Zero-Backlash) 설계는 높은 포지셔닝 정확도와 연장된 서비스 수명을 보장합니다.
  • 다면 가공: 한 번의 설정으로 여러 면을 가공할 수 있어 생산 효율성을 크게 높이고 클램핑 시간을 줄입니다.
  • 복잡한 부품 생산: 복잡한 형상의 부품을 제조할 수 있으며, 항공우주 및 의료 분야의 엄격한 정밀도 요구 사항을 충족합니다.

제품 특징

기존 웜 기어 또는 리드 스크루 드라이브와 비교하여 당사의 롤러 캠 4축은 다음을 제공합니다.
  • 초고속: 대량 생산에 이상적인 부드럽고 끊김 없는 연속 동작 (최대 500 rpm).
  • 고정밀 포지셔닝: 구름 접촉은 마모를 최소화하여 ±0.001°의 안정적인 정확도를 유지합니다.
  • 긴 공작물 호환성: 장축 가공의 처짐 문제를 완벽하게 해결하기 위해 테일스톡과 함께 사용되는 경우가 많습니다.
  • 유지보수가 필요 없는 설계: 구름 마찰을 활용하여 기존 로터리 테이블보다 5배 긴 서비스 수명을 제공합니다.

기술 사양

항목 (단위) CD-170 CD-200
테이블 직경 (mm) φ170 φ200
중심 높이 (수직) (mm) 135 160
관통 구멍 직경 (mm) φ40 φ40
수평 설치 높이 (mm) 153.8 153.8
테이블 스피곳 직경 (mm) φ40 φ40
T-슬롯 크기 (mm) 12H8 12H8
하단 포지셔닝 키 (mm) 18H9 18H9
최대 테이블 속도 (rpm) 65 66
허용 하중 (축 방향) (N) 15000 17500
허용 토크 (N·m) 300~ 1000 330~1400
클램핑 모드 (공압) 3-5 MPA 3-5 MPA
적용 압력 (kg/cm²) 5 5
클램핑 토크 (kgf·m) 16 16
인덱싱 정확도 (deg) ±0.001° ±0.001°
순중량 (모터 제외) (kg) 48 58

일반적인 적용 분야

  • 자동차: 정밀 엔진 및 섀시 부품의 대량 생산.
  • 3C 전자: 스마트폰 프레임 및 노트북 하우징의 다면 밀링.
  • 의료: 고정밀 기기 및 정형외과 임플란트.
  • 항공우주: 터빈 블레이드 및 구조 부품의 고속 인덱싱.
  • 공구 및 금형: 복잡한 하드웨어 금형의 신속한 인덱싱.

XY-Global을 선택하는 이유

CD 시리즈 롤러 캠 테이블 제조부터 완제품 조립까지, XY-Global은 포괄적인 정밀 가공 에코시스템을 제공합니다.
  • ISO 9001 인증 품질
  • 24시간 빠른 견적
  • 5,000+ 글로벌 고객 신뢰
  • 결과: 생산 효율성 50% 향상, 전체 비용 30% 절감!


High-precision 4-Axis Rotary Table for CNC Machining Centers

4축 회전 테이블은 언제 선택해야 할까요?

다음과 같은 경우 4축 회전 테이블을 선택하십시오.

원통형 또는 다면체 부품에 대한 효율성과 다용도성에 중점을 둡니다 .

  • 다면 인덱싱: 주요 목표는 수동으로 다시 고정하지 않고 부품의 여러 면을 가공하는 것입니다.
  • 원통형 형상: 부품에 중심축을 따라 방사형 드릴링, 조각 또는 나선형 홈 밀링이 필요합니다.
  • 낮은 진입 장벽: 고가의 5축 시스템에 투자하지 않고도 생산성을 크게 향상시키고 설정 오류를 줄이고 싶으신가요?
  • 프리즘형 기하학: 작업물은 비교적 표준적이며 복잡하거나 비선형적인 유기적인 표면을 특징으로 하지 않습니다.
Industrial 5-Axis CNC Rotary Table from XY-GLOBAL

5축 회전 테이블은 언제 선택해야 할까요?

다음과 같은 경우 5축 회전 테이블을 선택하십시오.

고급 산업용 애플리케이션에 필요한 복잡성과 정밀도 에 집중합니다 .

  • 복잡한 자유형 곡면: 귀하의 프로젝트에는 복잡한 3D 형상을 가진 터빈 블레이드, 항공우주 임펠러 또는 의료용 임플란트가 포함됩니다.
  • "원샷 가공": 누적 위치 오차를 없애고 스핀들 가동 시간을 극대화하려면 5면 가공을 한 번의 설정 으로 완료해야 합니다.
  • 고정밀 산업: 귀사는 항공우주, 의료 또는 고성능 자동차 와 같이 극도의 정밀도와 뛰어난 표면 마감이 요구되는 분야에서 사업을 운영합니다.
  • 완전 자동화 준비 완료: 로봇 로딩을 통한 무인 자동화 생산을 구현하고자 하며, 투자 수익률 극대화를 위해 물리적 개입을 최소화하는 것이 중요합니다.
CNC Machining Center Integrated with 4th 5th Axis Rotary Table

효율적이고 간편한 정밀 엔지니어링을 위한 단일 설정 다면 가공

  • 탁월한 구동 기술: 롤러 기어 및 백래시 없는 직접 구동(DD) 옵션은 최고의 안정성과 고품질 마감을 보장합니다.
  • 높은 토크 및 하중: 고하중 부품 용으로 설계되어 견고한 강성과 장기적인 신뢰성을 제공합니다.
  • 완벽한 통합: 사용자의 특정 CNC 설정 및 컨트롤러에 맞춰 완벽하게 맞춤 설정할 수 있습니다 .
  • 업계 신뢰도: 전 세계 의료 및 광학 고정밀 엔지니어링 분야에서 검증된 성능을 자랑합니다.
  • 완벽한 기술 지원: 설치부터 유지보수까지 전문가의 안내를 통해 생산이 중단되지 않도록 보장합니다.
