정밀 가공 금속 부품: 구매자가 실제로 알아야 할 사항

정밀 가공 금속 부품은 일반적으로 "일반 부품"이 아닙니다.

사람들이 정밀 가공 금속 부품을 찾을 때, 그들은 일반적으로 표준 볼트, 브래킷 또는 간단한 선삭 부품을 찾고 있는 것이 아닙니다. 대부분의 경우, 그들은 크기, 구멍 위치, 평탄도, 나사 품질 또는 표면 마감에 대한 특정 요구 사항을 가진 부품을 찾고 있습니다.

금속 부품은 3D 파일에서 간단해 보일 수 있지만, 베어링, 씰, 샤프트, 커버 또는 다른 결합 부품과 결합되어야 할 때 가공 정확도가 중요해집니다. 0.03mm 벗어난 구멍은 조립 문제를 일으킬 수 있습니다. 충분히 평평하지 않은 장착면은 진동 또는 밀봉 문제를 유발할 수 있습니다. 바로 이 지점에서 정밀 가공이 필요해집니다.

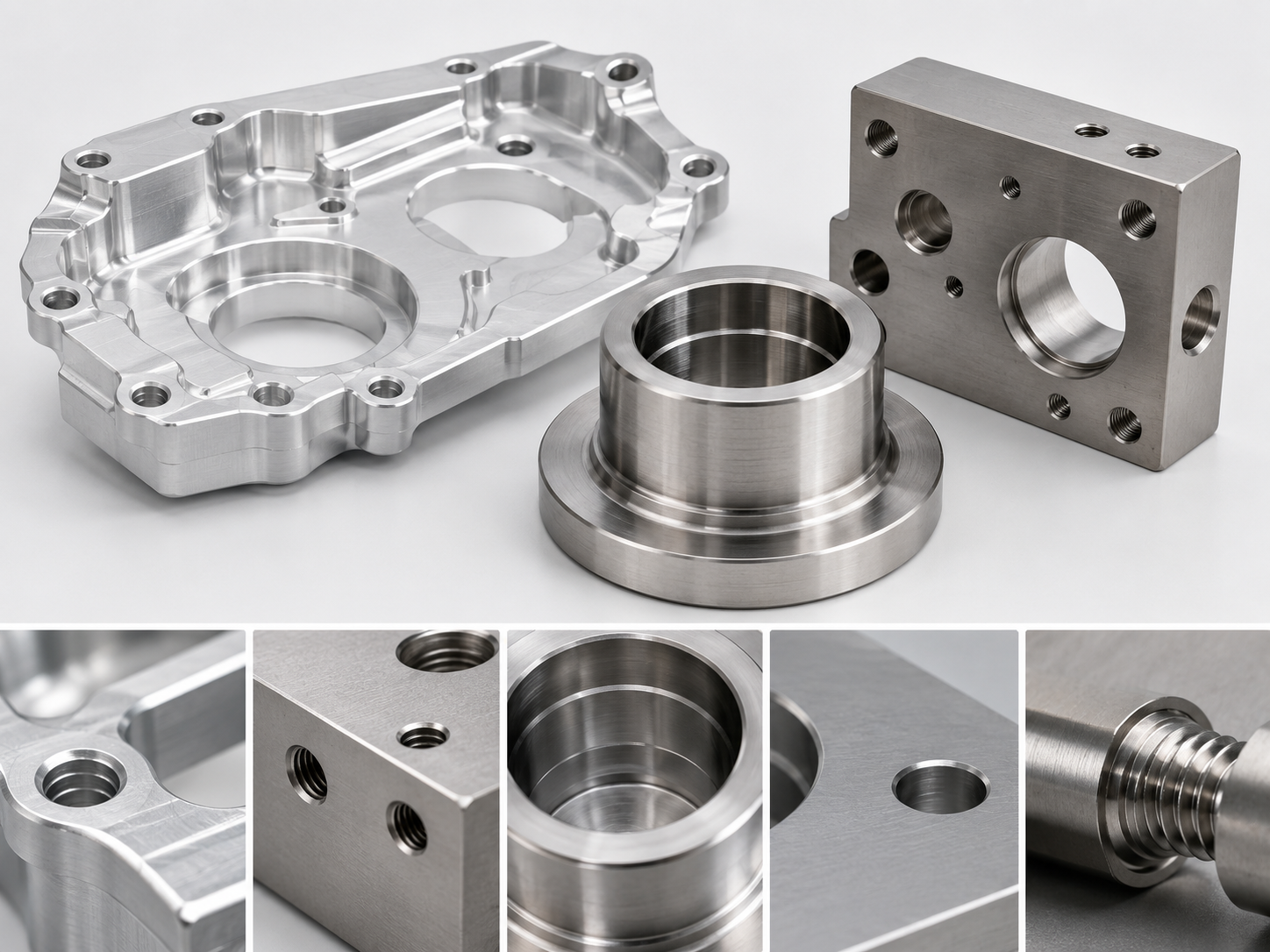

일반적으로 부품을 "정밀 가공"으로 만드는 것

실제 프로젝트에서 정밀 가공 금속 부품은 일반적으로 다음 요구 사항 중 하나 이상으로 정의됩니다.

• ±0.05 mm보다 더 엄격한 공차
• 위치가 제어되는 중요 구멍
• 동심도를 유지해야 하는 보어
• 평평한 밀봉 또는 장착 표면
• 깔끔한 체결이 필요한 나사
• 공구 자국이 제한된 가시 표면

예를 들어, 간단한 알루미늄 커버는 ±0.1mm만 필요할 수 있습니다. 그러나 검사 장비에 사용되는 스테인리스 스틸 장착 블록은 주요 특징에 ±0.01mm, 접촉면에 0.02mm 이내의 평탄도가 필요할 수 있습니다. 차이점은 기계 자체에만 있는 것이 아닙니다. 부품이 어떻게 계획되고, 고정되고, 가공되고, 검사되는지에 달려 있습니다.

일반적인 재료 및 사용처

재료 선택은 비용과 가공 난이도를 모두 변화시킵니다.

알루미늄 6061은 가공이 용이하고 비용을 통제할 수 있어 하우징, 고정 장치 및 경량 구조에 일반적으로 사용됩니다.
7075 알루미늄은 더 높은 강도가 필요할 때 사용됩니다.
304 및 316 스테인리스 스틸은 내식성 부품에 일반적으로 사용되지만, 가공 시간은 일반적으로 알루미늄보다 깁니다.
황동은 종종 피팅, 커넥터 및 전기 관련 부품에 사용됩니다.
티타늄은 의료 또는 항공우주 애플리케이션에 선택되지만, 가공 속도가 느리고 더 비쌉니다.

많은 구매자에게 질문은 단순히 "어떤 재료가 더 강한가"가 아닙니다. 진짜 질문은 다음과 같습니다.
이 재료가 필요한 치수, 표면 마감 및 비용 목표를 동시에 충족시킬 수 있는가?

가장 자주 요청되는 부품

정밀 가공 금속 부품에 대한 대부분의 견적 요청은 특별히 이국적이지 않습니다. 일반적으로 재작업 없이 장착 및 작동해야 하는 실용적인 부품입니다.

일반적인 예시는 다음과 같습니다.

• 가공된 장착면을 가진 하우징
• 샤프트 지지대 및 베어링 시트
• 나사 구멍 및 밀봉면이 있는 매니폴드
• 위치 공차 요구 사항이 있는 맞춤형 브래킷
• 광학 마운트 및 렌즈 홀더
• 여러 개의 탭 구멍이 있는 스테인리스 스틸 블록
• 동심 직경을 가진 작은 선삭 부품

이러한 부품은 종종 조립 시간이 중요한 장비에 들어갑니다. 만약 한 배치에 버(burr), 불량한 나사 품질 또는 구멍 편차가 있다면, 고객은 조립 중에 즉시 알아차립니다.

일반적으로 가공 문제를 일으키는 원인

많은 가공 문제는 기계에서 비롯되지 않습니다. 부품 설계에서 비롯됩니다.

몇 가지 일반적인 예시:

• 벽 두께가 너무 얇아 절삭 중 진동 발생
• 공구 접근성이 좋지 않은 깊은 포켓
• 중요하지 않은 영역에 너무 많은 엄격한 공차
• 실제 공구 크기와 일치하지 않는 작은 내부 모서리
• 클램핑 해제 후 변형되는 길고 얇은 부품
• 코팅 두께를 고려하지 않은 아노다이징 부품

정밀 가공 금속 부품의 경우, 이러한 문제는 생산 과정에서 빠르게 나타납니다. 도면은 괜찮아 보일 수 있지만, 부품이 고정되고 가공되면 약점이 명확해집니다.

그렇기 때문에 DFM이 중요합니다. 때로는 하나의 반경, 하나의 구멍 깊이 또는 하나의 공차를 변경하는 것만으로도 기능에 영향을 주지 않으면서 부품을 훨씬 쉽게 가공할 수 있습니다.

일반적인 프로젝트에서 얻은 간단한 예시

고객은 머신 비전 조립을 위한 304 스테인리스 스틸 장착 플레이트가 필요했습니다.

부품 크기는 약 120 x 80 x 18 mm였습니다.
다음과 같은 특징이 있었습니다.

• 가공된 기준면 1개
• 장착 구멍 4개
• 나사 구멍 2개
• 위치 지정 보어 1개
• 장착면의 평탄도 요구 사항: ≤ 0.02 mm
• 구멍 위치 공차: ±0.02 mm

형상적으로 복잡한 부품은 아니었지만, 가공 순서가 중요했습니다. 위치 지정 보어와 장착면이 동일한 설정 전략으로 제어되지 않으면 최종 조립 위치가 바뀔 수 있었습니다.

해결책은 간단했습니다.

• 먼저 황삭 가공
• 가공 여유 남기기
• 제어된 설정에서 기준면 및 위치 지정 보어 가공 완료
• 디버링 및 포장 전에 중요 특징 검사

부품 자체는 기하학적 형상 때문에 어렵지 않았습니다. 특징들 사이의 기능적 관계가 안정적으로 유지되어야 했기 때문에 어려웠습니다.

표면 마감은 생각보다 실용적인 경우가 많습니다.

구매자들이 마감에 대해 물어볼 때, 항상 거울처럼 광택을 내는 것을 요구하는 것은 아닙니다. 많은 프로젝트에서 그들은 단지 다음을 원합니다.

• 날카로운 버(burr) 없음
• 명백한 채터 마크 없음
• 깔끔하게 시작되는 나사산
• 정확하게 장착되는 장착면
• 아노다이징 또는 부동태화 후 일관성 있는 외관 표면

정밀 가공 금속 부품의 경우, 일반적인 가공 마감은 공구 경로 및 재료에 따라 약 Ra 1.6 또는 Ra 0.8 정도일 수 있습니다. 그러나 중요한 것은 숫자만이 아닙니다. 표면이 기능에 적합한지 여부입니다.

예를 들어, 밀봉면은 숨겨진 내부 벽과 동일하게 처리되어서는 안 됩니다. 미관상 앞면은 거친 지지 영역과 동일하게 처리되어서는 안 됩니다.

주문하기 전에 구매자가 실제로 확인해야 할 사항

이러한 종류의 부품에 대해 구매자는 몇 가지 매우 실용적인 사항에 주의를 기울여야 합니다.

• 어떤 치수가 실제로 중요한지
• 공급업체가 결합 기능을 이해하는지 여부
• 재료가 공차 목표에 적합한지 여부
• 표면 처리가 장착에 영향을 미칠지 여부
• 도면이 미관 영역과 기능 영역을 구분하는지 여부
• 적절한 특징에 대한 검사가 수행되는지 여부

공급업체는 부품이 "가공 가능"하다고 말할 수 있지만, 그렇다고 해서 배치 생산에서 잘 가공하기 쉽다는 의미는 아닙니다.

마지막 생각

좋은 정밀 가공 금속 부품은 복잡해 보여서 인상적인 것이 아닙니다. 그것들은 정확하게 장착되고, 원활하게 조립되며, 나중에 문제를 일으키지 않기 때문에 유용합니다.

이것이 보통 구매자들이 실제로 원하는 것입니다.

• 구멍이 일치함
• 나사가 제대로 작동함
• 표면이 올바르게 장착됨
• 배치 일관성 유지

이러한 사항들이 제어된다면, 부품은 제 역할을 하고 있는 것입니다.

진행 중인 가공 프로젝트가 있다면, 언제든지 도면을 보내주십시오. 재료, 공차, 구조 및 가공 가능성을 기반으로 부품을 검토하고, 생산 시작 전에 실용적인 피드백을 제공할 수 있습니다.
