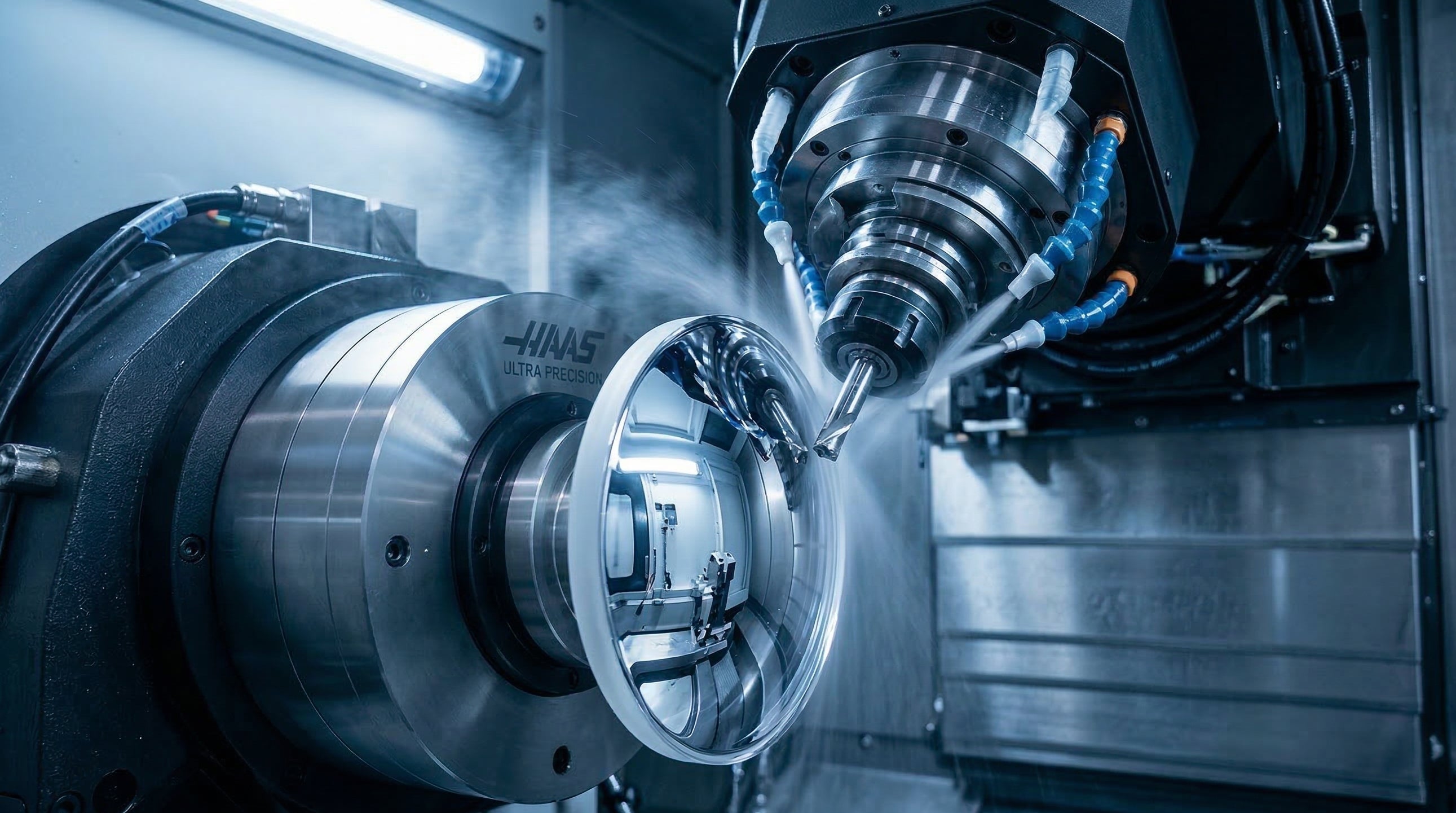

CNC 광학 부품: 고정밀 달성 방법

정밀 제조 환경에서 광학 부품은 기술 난이도의 정점을 나타냅니다.

의료 기기용 레이저 하우징이든, 위성 거울이든, 고급 카메라용 복잡한 렌즈이든, 표면 거칠기(Ra) 및 형상 정확도 요구 사항은 표준 기계 부품보다 훨씬 더 높습니다.

"광학 등급" 결과를 달성하려면 CNC 공장은 기존의 기계 가공 사고방식에서 "나노스케일" 사고방식으로 전환해야 합니다.

일반적인 문제 해결을 위한 빠른 가이드:

1. 올바른 재료 선택: 특정 광학 요구 사항에 맞춰 열 안정성 및 굴절률을 일치시킵니다.

2. 고급 CNC 밀링 활용: 최대 50,000RPM의 고속 스핀들을 사용하여 뛰어난 표면 평활도를 달성합니다.

3. CNC 터닝 활용: 렌즈 및 거울에 대한 정확한 원형도 및 복잡한 비구면 형상을 달성합니다.

4. 기계 설정 최적화: 실시간 열 보정 및 진동 감쇠를 사용하여 서브마이크론 공차를 유지합니다.

5. 가공 후 및 품질 관리: 비접촉 측정 및 특수 연마를 구현하여 엄격한 광학 표준을 충족합니다.

광학 부품용 재료 선택: 선명도의 기반

광학 부품용 재료를 선택하는 것은 단순히 강도에 관한 것이 아니라, 재료가 빛 및 환경 스트레스 요인과 어떻게 상호 작용하는지에 관한 것입니다.

열 안정성의 역할

광학 시스템은 열 팽창에 매우 민감합니다. 몇 미크론의 이동으로 레이저 초점이 흐려지거나 이미지가 왜곡될 수 있습니다.

• 알루미늄 6061-T6: 반사 광학 부품의 산업용 주력 재료입니다. 가볍고 가공성이 우수하지만, 고급 거울의 경우 종종 최종 가공 전에 무전해 니켈(EN) 층을 도포하여 기공 없는 표면을 보장합니다.

• 티타늄 합금: 무게와 낮은 열 팽창이 중요한 항공 우주 광학 부품에 자주 사용됩니다.

엔지니어링 플라스틱 및 폴리머

• PEEK (폴리에테르에테르케톤): 뛰어난 기계적 강도로 알려져 있습니다. 광학 조립품에서는 가혹한 멸균을 견뎌야 하는 구조 프레임에 자주 사용됩니다.

• Ultem (PEI): 우수한 적외선(IR) 투명성을 제공하여 열화상 하우징에 선호됩니다.

• PMMA (아크릴): 플라스틱 광학 부품의 투명성 및 UV 저항성에 대한 "황금 표준"입니다.

고급 CNC 밀링 기술: 진동과의 싸움

광학 밀링에서 진동(채터)은 적입니다. 1um의 진동 진폭조차도 빛 투과를 망치는 눈에 띄는 흔적을 남길 수 있습니다.

고속 가공(HSM) 논리

30,000에서 50,000 RPM에 도달하는 스핀들을 사용하여 "칩 부하"가 극도로 작도록 보장합니다. 이는 부품에 가해지는 절삭력을 줄여 얇은 벽 광학 하우징의 미세 변형을 방지합니다.

공구 전략: 다이아몬드 에지

우리는 카바이드에서 단결정 다이아몬드(SCD) 공구로 전환합니다. 다이아몬드는 원자 수준까지 가장 날카로운 절삭 날을 가지고 있어 재료를 "찢는" 대신 "자르는" 데 탁월합니다.

복잡한 형상 및 비구면용 CNC 터닝

터닝은 회전축이 있는 모든 구성 요소에 선호되는 방법입니다. 그러나 광학 터닝은 서브마이크론 동심도를 요구합니다.

단일점 다이아몬드 터닝(SPDT)

SPDT 기계는 공기 베어링 스핀들과 화강암 베이스를 기반으로 구축되어 절삭 동작을 외부 진동과 분리합니다.

• 비구면 렌즈: 구면 렌즈와 달리 비구면 프로파일은 구면 수차를 보정합니다. CNC 터닝을 사용하면 CAD 데이터에서 이러한 곡선을 나노미터 해상도로 직접 프로그래밍할 수 있습니다.

• 동심도: 이 공정은 부품의 광축과 기계축이 완벽하게 정렬되도록 보장하며, 다중 요소 렌즈 조립품에 매우 중요합니다.

저희의 [CNC 터닝 서비스] 페이지에서 복잡한 프로파일을 어떻게 처리하는지 알아보십시오.

서브마이크론 공차를 위한 기계 설정 최적화

서브마이크론 수준의 정밀도는 미세한 환경 변화에도 민감합니다.

열 보상 및 환경 제어

• 능동 냉각: 광학용 고급 CNC는 스핀들을 통해 냉각 오일을 순환시켜 일정한 온도를 유지합니다.

• 공기 여과: 먼지는 마모성입니다. 공구와 공작물 사이에 끼인 단 하나의 먼지 입자가 긁힘을 남길 수 있습니다. 클린룸 또는 준클린룸 조건이 종종 필요합니다.

• 고해상도 인코더: CNC 시스템이 0.1um 수준으로 움직임을 실행할 수 있도록 합니다.

가공 후 공정 및 품질 관리

가공은 전투의 절반에 불과합니다. "물처럼 투명한" 또는 "반사적인" 마감을 달성하려면:

• 증기 연마: 폴리카보네이트와 같은 플라스틱의 표면 미세 긁힘을 녹이는 데 사용됩니다.

• 기계적 버핑: 다이아몬드 슬러리를 사용한 로봇 팔을 사용하여 Ra<0.02um의 표면 거칠기를 달성합니다.

• 측정학: 간섭계 및 좌표 측정기(CMM)를 사용하여 부품이 필요한 0.005mm 공차 내에서 CAD 모델과 일치하는지 확인합니다.

산업 모범 사례: 작업 현장에서 얻은 교훈

저는 수년간 작업 현장에서 고정이 정밀도를 해치는 조용한 살인자라는 것을 배웠습니다.

광학 부품은 종종 얇고 섬세합니다. 표준 유압 바이스는 "후프 응력"을 유발할 수 있습니다. 부품을 해제하면 이완되어 모양이 바뀝니다.

해결책: 진공 척 또는 "냉동" 고정 장치(특수 왁스 사용)를 사용하여 기계적 압축 없이 부품을 고정합니다. 이는 가공하는 모양이 유지되는 모양임을 보장합니다.

일반적인 CNC 가공 실수 및 피하는 방법

1. 공구 수명 주기 무시: 공구를 10분만 더 사용해도 광학 가장자리에 "버링"이 발생할 수 있습니다.

2. 부적절한 냉각수 선택: 일부 냉각수는 광학 플라스틱(예: 아크릴)을 화학적으로 공격하여 시간이 지남에 따라 "크레이징" 또는 미세 균열을 유발할 수 있습니다.

3. 부정확한 칩 배출: 광학 플라스틱의 경우 칩이 즉시 제거되지 않으면 재절삭되거나 표면에 녹아 "흐린" 부분이 생길 수 있습니다.

FAQ

CNC 가공이 기존 유리 연삭을 대체할 수 있습니까?

많은 IR(적외선) 재료 및 폴리머의 경우 가능합니다. 더 빠르고 훨씬 더 복잡한 형상을 만들 수 있습니다.

기계에서 바로 "거울 마감"을 얻는 가장 좋은 방법은 무엇입니까?

알루미늄과 같은 비철금속에 단일점 다이아몬드 터닝을 사용하고 공구 경로가 크게 겹칠 정도로 낮은 이송 속도를 사용하십시오.

투명 부품을 CNC 가공할 수 있습니까?

물론입니다. PMMA 또는 PC를 선택하고 특수 공구 경로를 사용한 다음 증기 연마를 통해 90% 이상의 광 투과율을 달성할 수 있습니다.
