Präzisionsgefertigte Metallteile: Was Käufer wirklich wissen müssen

Präzisionsgefertigte Metallteile sind normalerweise keine „Allgemeinteile“

Wenn Menschen nach präzisionsgefertigten Metallteilen suchen, suchen sie normalerweise nicht nach Standardschrauben, Halterungen oder einfachen Drehteilen. In den meisten Fällen suchen sie nach Teilen mit spezifischen Anforderungen an Größe, Lochposition, Ebenheit, Gewindequalität oder Oberflächengüte.

Ein Metallteil mag in einer 3D-Datei einfach aussehen, aber sobald es mit Lagern, Dichtungen, Wellen, Abdeckungen oder anderen Gegenstücken zusammenpassen muss, wird die Bearbeitungsgenauigkeit wichtig. Ein Loch, das 0,03 mm außermittig ist, kann zu Montageproblemen führen. Eine Montagefläche, die nicht eben genug ist, kann Vibrationen oder Dichtungsprobleme verursachen. Hier wird Präzisionsbearbeitung notwendig.

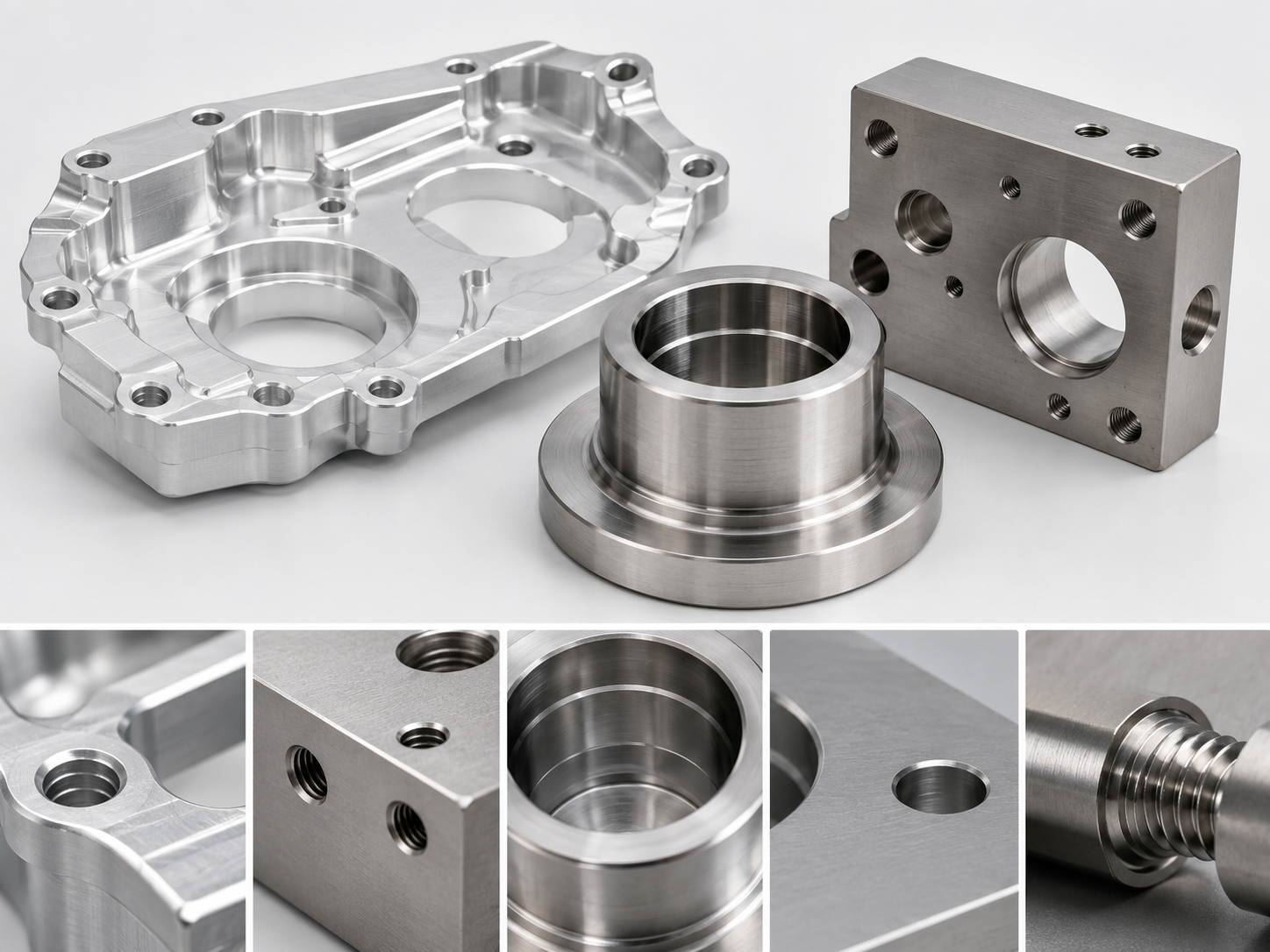

Was ein Teil normalerweise zu einem „präzisionsgefertigten“ Teil macht

In realen Projekten werden präzisionsgefertigte Metallteile in der Regel durch eine oder mehrere dieser Anforderungen definiert:

• Toleranz enger als ±0,05 mm
• kritische Bohrungen mit kontrollierter Position
• Bohrungen, die konzentrisch bleiben müssen
• ebene Dicht- oder Montageflächen
• Gewinde, die einen sauberen Eingriff erfordern
• sichtbare Oberflächen mit begrenzten Bearbeitungsspuren

Zum Beispiel kann eine einfache Aluminiumabdeckung nur ±0,1 mm benötigen. Aber ein Montageblock aus Edelstahl, der in Inspektionsgeräten verwendet wird, kann ±0,01 mm an Schlüsselmerkmalen und eine Ebenheit innerhalb von 0,02 mm an der Kontaktfläche benötigen. Der Unterschied liegt nicht nur an der Maschine. Es ist, wie das Teil geplant, gespannt, bearbeitet und geprüft wird.

Gängige Materialien und wo sie verwendet werden

Die Materialauswahl beeinflusst sowohl die Kosten als auch die Bearbeitungsschwierigkeit.

Aluminium 6061 ist üblich für Gehäuse, Vorrichtungen und leichte Strukturen, da es sich leicht bearbeiten lässt und die Kosten im Griff hält.
7075 Aluminium wird verwendet, wenn höhere Festigkeit benötigt wird.
304 und 316 Edelstahl sind üblich für korrosionsbeständige Teile, aber die Bearbeitungszeit ist normalerweise länger als bei Aluminium.
Messing wird oft für Armaturen, Verbinder und elektrische Teile verwendet.
Titan wird für medizinische oder Luft- und Raumfahrtanwendungen gewählt, ist aber langsamer zu bearbeiten und teurer.

Für viele Käufer ist die Frage nicht nur „welches Material ist stärker“. Die eigentliche Frage ist:
Kann dieses Material gleichzeitig die erforderlichen Abmessungen, Oberflächengüte und Kostenziele einhalten?

Die am häufigsten angefragten Teile

Die meisten Anfragen für präzisionsgefertigte Metallteile sind nicht sehr exotisch. Es handelt sich in der Regel um praktische Teile, die ohne Nacharbeit passen und funktionieren müssen.

Typische Beispiele sind:

• Gehäuse mit bearbeiteten Montageflächen
• Wellenlager und Lagersitze
• Verteiler mit Gewindebohrungen und Dichtflächen
• kundenspezifische Halterungen mit Anforderungen an die Positionstoleranz
• optische Halterungen und Linsenhalter
• Edelstahlblöcke mit mehreren Gewindebohrungen
• kleine Drehteile mit konzentrischen Durchmessern

Diese Teile werden oft in Geräten eingesetzt, bei denen die Montagezeit wichtig ist. Wenn eine Charge Grate, schlechte Gewindequalität oder Lochverschiebung aufweist, bemerkt der Kunde dies sofort bei der Montage.

Was typischerweise Bearbeitungsprobleme verursacht

Viele Bearbeitungsprobleme kommen nicht von der Maschine. Sie kommen vom Teiledesign.

Einige gängige Beispiele:

• zu dünne Wandstärke, die beim Schneiden Vibrationen verursacht
• tiefe Taschen mit schlechtem Werkzeugzugang
• zu viele enge Toleranzen in unkritischen Bereichen
• kleine innere Ecken, die nicht zur tatsächlichen Werkzeuggröße passen
• lange dünne Teile, die sich nach dem Lösen aus der Klemmung verformen
• eloxierte Teile ohne Berücksichtigung der Beschichtungsdicke

Bei präzisionsgefertigten Metallteilen treten diese Probleme schnell in der Produktion auf. Eine Zeichnung mag gut aussehen, aber sobald das Teil gespannt und bearbeitet wird, werden die Schwachstellen offensichtlich.

Deshalb ist DFM wichtig. Manchmal kann das Ändern eines Radius, einer Lochtiefe oder einer Toleranz das Teil viel einfacher zu bearbeiten machen, ohne seine Funktion zu ändern.

Ein einfaches Beispiel aus einem typischen Projekt

Ein Kunde benötigte eine Montageplatte aus Edelstahl 304 für eine Bildverarbeitungsbaugruppe.

Die Teiledimensionen betrugen etwa 120 × 80 × 18 mm.
Es hatte:

• eine bearbeitete Referenzfläche
• vier Befestigungslöcher
• zwei Gewindebohrungen
• eine Passbohrung
• Ebenheitsanforderung an die Montagefläche: ≤ 0,02 mm
• Lochpositionstoleranz: ±0,02 mm

Dies war kein komplexes Teil in seiner Form, aber die Bearbeitungsreihenfolge war wichtig. Wenn die Passbohrung und die Montagefläche nicht in derselben Aufspannstrategie kontrolliert würden, würde sich die endgültige Montageposition verschieben.

Die Lösung war einfach:

• zuerst vorbearbeiten
• Fertigungszugabe lassen
• Referenzfläche und Passbohrung in einer kontrollierten Aufspannung fertigbearbeiten
• kritische Merkmale vor dem Entgraten und Verpacken prüfen

Das Teil selbst war aufgrund seiner Geometrie nicht schwierig. Es war schwierig, weil die funktionale Beziehung zwischen den Merkmalen stabil bleiben musste.

Die Oberflächengüte ist oft praktischer, als man denkt

Wenn Käufer nach der Oberflächengüte fragen, meinen sie nicht immer Spiegelpolitur. In vielen Projekten wollen sie einfach nur:

• keine scharfen Grate
• keine offensichtlichen Rattermarken
• sauber ansetzende Gewinde
• Montageflächen, die richtig sitzen
• Außenflächen, die nach dem Eloxieren oder Passivieren einheitlich aussehen

Für präzisionsgefertigte Metallteile liegt eine übliche bearbeitete Oberfläche bei etwa Ra 1.6 oder Ra 0.8, abhängig von der Werkzeugbahn und dem Material. Aber der wichtige Punkt ist nicht nur die Zahl. Es ist, ob die Oberfläche für die Funktion richtig ist.

Eine Dichtfläche sollte beispielsweise nicht auf die gleiche Weise behandelt werden wie eine versteckte Innenwand. Eine kosmetische Vorderseite sollte nicht auf die gleiche Weise behandelt werden wie ein rauer Stützbereich.

Was Käufer wirklich vor der Bestellung prüfen sollten

Für diese Art von Teilen sollten Käufer auf einige sehr praktische Punkte achten:

• welche Dimensionen wirklich kritisch sind
• ob der Lieferant die Funktion der Gegenstücke versteht
• ob das Material für das Toleranzziel geeignet ist
• ob die Oberflächenbehandlung die Passung beeinflusst
• ob die Zeichnung kosmetische und funktionale Bereiche trennt
• ob die Inspektion an den richtigen Merkmalen durchgeführt wird

Ein Lieferant mag sagen, ein Teil sei „bearbeitbar“, aber das bedeutet nicht, dass es in der Serienfertigung einfach ist, es gut zu bearbeiten.

Letzter Gedanke

Gute präzisionsgefertigte Metallteile beeindrucken nicht, weil sie kompliziert aussehen. Sie sind nützlich, weil sie richtig passen, reibungslos montiert werden und später keine Probleme verursachen.

Das ist es, was Käufer normalerweise wirklich wollen:

• die Löcher fluchten
• die Gewinde funktionieren
• die Flächen sitzen richtig
• die Charge bleibt konsistent

Wenn diese Dinge kontrolliert werden, erfüllt das Teil seinen Zweck.

Wenn Sie ein Bearbeitungsprojekt in Arbeit haben, senden Sie uns gerne Ihre Zeichnungen. Wir können das Teil basierend auf Material, Toleranz, Struktur und Bearbeitbarkeit überprüfen und praktisches Feedback geben, bevor die Produktion beginnt.
