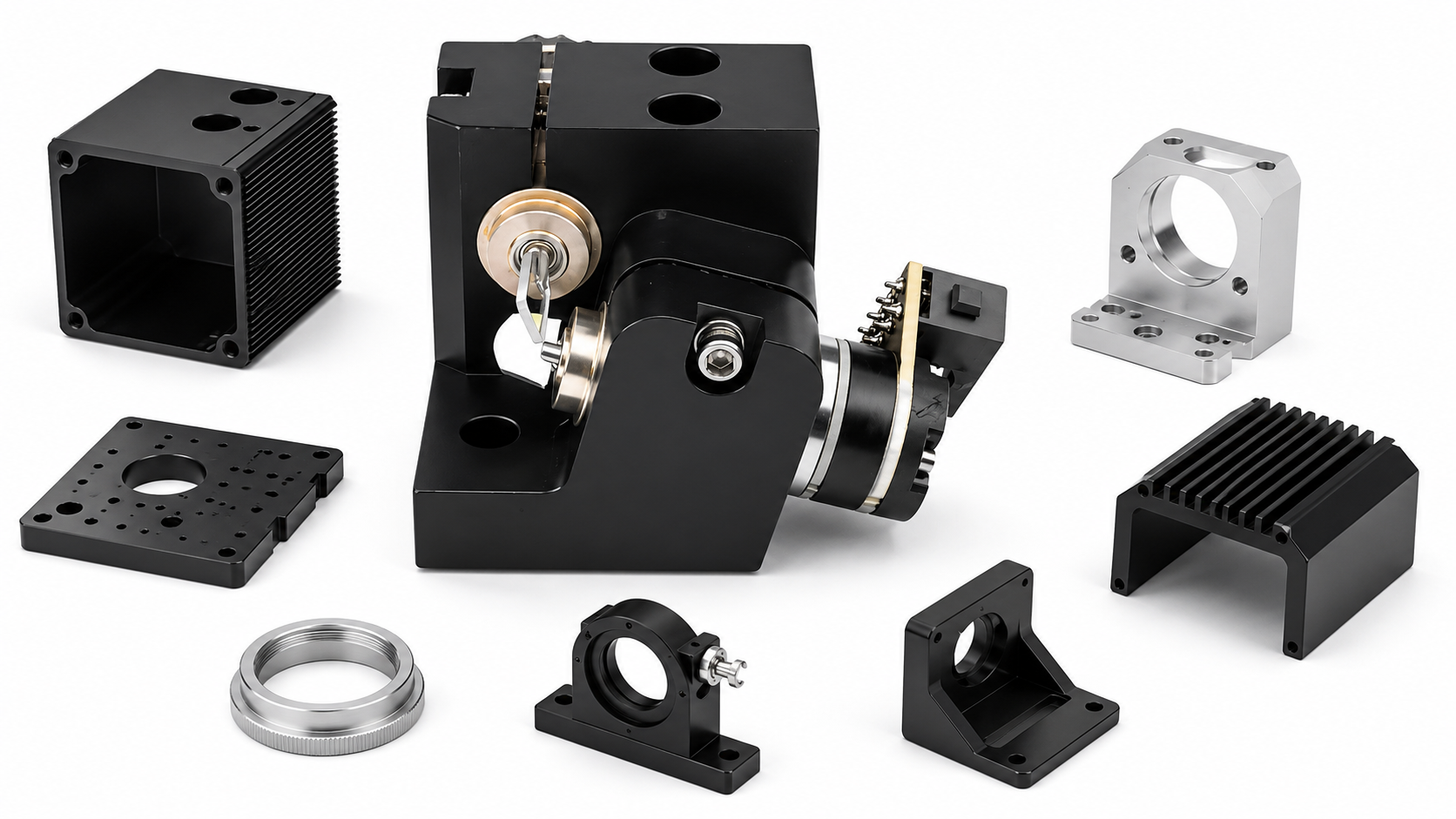

Kundenspezifische XY-Galvoscannergehäuse und Montagekomponenten basier

In einem XY-Galvo-Scanner-System sind Gehäuse und Montagekomponenten nicht nur mechanische Abdeckungen oder Stützteile. Ein Scannergehäuse, eine XY-Montageplatte, eine Spiegelhalterung, eine Motorhalterung, ein Linsenadapter oder eine optische Grundplatte können die optische Ausrichtung, die Spiegelstabilität, das Vibrationsverhalten, die Wärmeableitung und die langfristige Scan-Konsistenz beeinflussen.

Für Lasermarkiermaschinen, Lasergravieranlagen, Mikrobearbeitungssysteme und optische Scan-Module müssen diese Teile oft mehr als nur grundlegende dimensionale Anforderungen erfüllen. Bezugsflächen, Befestigungslöcher, Ebenheit, Wandstärke, Oberflächengüte von Innenräumen, Oberflächenbehandlung und thermisches Verhalten können alle beeinflussen, wie reibungslos die endgültige Scannerbaugruppe funktioniert.

Hier erweist sich die herstellungsbezogene Überprüfung von Zeichnungen als wertvoll. Bevor die Bearbeitung, das Gießen oder die Oberflächenveredelung beginnt, kann XY-GLOBAL die Merkmale überprüfen, die die Montage, Ausrichtung, thermische Kontrolle und Inspektion beeinflussen können, und dann eine geeignete Prozessroute basierend auf Ihren Zeichnungen, 3D-CAD-Dateien, Mustern und Anwendungsanforderungen empfehlen.

Warum Scannergehäuse und Montagekomponenten für XY-Galvo-Scanner wichtig sind

Die Leistung eines XY-Galvo-Scanners wird oft in Bezug auf Spiegel, Motoren, Treiber und Steuersoftware diskutiert. Die umgebende mechanische Struktur bietet jedoch die physikalische Referenz für Montage, Ausrichtung, Steifigkeit und Wärmeübertragung.

Wenn diese strukturellen Details nicht richtig kontrolliert werden, können Probleme bei der Endmontage oder im Langzeitbetrieb auftreten. Ein Gehäuse kann die grundlegende Dimensionsprüfung bestehen, aber dennoch Ausrichtungsschwierigkeiten verursachen, wenn Bezugsflächen, Befestigungsmerkmale, thermische Kontaktflächen oder Toleranzketten nicht sorgfältig vor der Produktion überprüft werden.

Deshalb sollten Scannergehäuse und Montagekomponenten sowohl aus fertigungstechnischer als auch aus anwendungstechnischer Sicht bewertet werden, nicht nur als gewöhnliche bearbeitete Teile.

Kundenspezifische XY-Galvo-Scannerkomponenten, die wir fertigen können

XY-GLOBAL unterstützt verschiedene Arten von CNC-bearbeiteten und druckgegossenen Strukturkomponenten, die in XY-Galvo-Scannerköpfen, Laserscan-Modulen, Lasermarkiermaschinen, optischen Baugruppen und verwandten Lasergeräten verwendet werden.

Komponententyp	Typische Funktion
Galvo-Scanner-Gehäuse	Schutz von Scanner-Modulen und Unterstützung der strukturellen Stabilität
XY-Montageplatten	Unterstützung der X/Y-Achsenpositionierung und Montageausrichtung
Spiegelhalterungen	Hält Spiegel mit stabiler Position und geringer Vibration
Motorhalterungen	Unterstützung der Galvanometer-Motorpositionierung und -steifigkeit
Optische Grundplatten	Bietet flache und stabile Montageflächen
Linsenadapterringe	Unterstützung der F-Theta-Linse oder optischer Schnittstellenverbindung
Wärmeableitende Gehäuse	Unterstützung der thermischen Kontrolle während des Langzeitbetriebs
Schutzabdeckungen	Bietet Gehäuseschutz und Erscheinungsbildkontrolle
Druckgegossene Scannergehäuse	Unterstützung der Serienfertigung mit sekundärer CNC-Bearbeitung an kritischen Bereichen

Einige dieser Teile mögen von außen einfach aussehen, aber ihre Herstellungsanforderungen liegen oft im Detail verborgen. Befestigungslöcher, Referenzflächen, Gewinde, interne Hohlräume, Wandstärken und Hinweise zur Oberflächenbehandlung sollten vor der Produktion überprüft werden.

Häufige Fertigungsrisiken bei kundenspezifischen XY-Galvo-Scannergehäusen

Bei kundenspezifischen XY-Galvo-Scannergehäusen und Montagekomponenten ist die Kernfrage nicht nur, ob das Teil hergestellt werden kann. Die wichtigere Frage ist, ob es präzise montiert, klar geprüft und während des Betriebs stabil bleiben kann.

Die Position der Befestigungslöcher ist eines der ersten Details, die überprüft werden müssen. Eine kleine Abweichung kann die Montage des Scannermoduls, des Galvanometer-Motors, der Spiegelhalterung, des Linsenadapters oder der optischen Grundplatte beeinflussen. Wenn Bezugsflächen, Ebenheit oder Rechtwinkligkeit nicht richtig kontrolliert werden, kann die endgültige Scannerbaugruppe selbst dann Ausrichtungsschwierigkeiten haben, wenn das Teil bei einer grundlegenden Dimensionsprüfung akzeptabel aussieht.

Auch die Gehäusestruktur muss frühzeitig überprüft werden. Dünne Wände können das Gewicht reduzieren, aber sie können das Verformungsrisiko während der CNC-Bearbeitung, des Druckgusses, des Eloxierens oder der Montage erhöhen. Interne Hohlräume können einen sorgfältigen Werkzeugzugang, Entgratung, Reinigung und Kontrolle der Oberflächengüte erfordern, insbesondere wenn das Teil in der Nähe eines optischen Pfads oder Laserstrahlbereichs verwendet wird.

Bei Spiegelhalterungen und Motorhalterungen sind Steifigkeit und Toleranzketten oft wichtiger als das Aussehen. Wenn enge Toleranzen auf unkritische Bereiche angewendet werden, während wichtige Montageflächen nicht klar definiert sind, können die Produktionskosten steigen, ohne die Leistung der Endmontage zu verbessern.

Eine nützliche Herstellungsüberprüfung sollte sich auf die Merkmale konzentrieren, die die optische Ausrichtung, mechanische Stabilität, Wärmeübertragung und Montagegenauigkeit wirklich beeinflussen. Dies hilft, Nacharbeiten zu reduzieren, unnötige Toleranzkosten zu vermeiden und das kundenspezifische Scannergehäuse einfacher herzustellen und zu inspizieren.

Material, Oberflächengüte und thermische Stabilität

Bei XY-Galvo-Scannergehäusen und Montagekomponenten sind Material und Oberflächengüte nicht nur eine Frage des Aussehens. Sie können Gewicht, Steifigkeit, Wärmeübertragung, interne Reflexion, Passgenauigkeit der Montage und langfristige Scan-Stabilität beeinflussen.

Aluminium wird häufig für Scannergehäuse, XY-Montageplatten, Linsenadapterringe und Wärmeableitungsstrukturen verwendet, da es leicht, leicht zu bearbeiten und zum Eloxieren geeignet ist. Edelstahl kann für kleinere Halterungen, starre Stützen oder Strukturteile gewählt werden, die eine höhere Steifigkeit erfordern. Messing oder Kupfer können für spezielle thermische oder leitende Anforderungen in Betracht gezogen werden.

Die Oberflächenbehandlung sollte auch nach der Funktion ausgewählt werden. Schwarzes Eloxieren kann für Aluminiumgehäuse oder optisch relevante Innenflächen verwendet werden, wenn Oberflächenschutz, Erscheinungsbildkontrolle oder reduzierte Innenreflexion erforderlich ist. Glasperlstrahlen kann ein gleichmäßiges mattes Aussehen erzeugen.

Bei kritischen Montageflächen, Bezugsflächen, Gewindebohrungen oder optisch relevanten Schnittstellen sollte die Auswirkung der Oberflächenbehandlung zusammen mit den Toleranz- und Montageanforderungen überprüft werden. Bei Hochleistungslasersystemen sollten Wandstärke, Wärmeableitungsflächen, Materialwahl und thermische Kontaktflächen auch vor der Angebotserstellung besprochen werden.

Inspektionspunkte, die die Montage und Ausrichtung beeinflussen

Bei kundenspezifischen XY-Galvo-Scannergehäusen und Montagekomponenten sollte sich die Inspektion auf die Merkmale konzentrieren, die die Montage, Ausrichtung und langfristige Stabilität beeinflussen, nicht nur auf die gesamten Außenabmessungen.

Ein Scannergehäuse kann eine Inspektion der Position der Befestigungslöcher und der Bezugsflächen erfordern. Eine XY-Montageplatte kann eine Ebenheitskontrolle erfordern. Ein Linsenadapterring kann Gewinde- und Konzentrizitätsprüfungen benötigen. Eine Motorhalterung kann eine kritische Dimensionsinspektion erfordern, um eine stabile Motorpositionierung zu gewährleisten.

Je nach Zeichnungsanforderungen kann XY-GLOBAL CMM-Inspektion, Ebenheitsmessung, Gewindelehrenprüfung, Rauheitsmessung, Konzentrizitäts- oder Koaxialitätsprüfungen, Erststückprüfung, Berichte über kritische Maße und Erscheinungsbildprüfungen nach der Oberflächenbehandlung unterstützen.

Die Bestätigung der Inspektionsanforderungen vor der Produktion hilft, den Fertigungsweg, die Kosten, die Lieferzeit und den Qualitätskontrollplan realistischer zu bewerten.

Warum Sie XY-GLOBAL für kundenspezifische Galvo-Scannerkomponenten wählen sollten

Mit über 15 Jahren Erfahrung in der Präzisionsfertigung von optischen und hochpräzisen Strukturkomponenten unterstützt XY-GLOBAL CNC-Bearbeitung, Druckguss, sekundäre CNC-Nachbearbeitung, Oberflächenbehandlung und Inspektion für kundenspezifische Galvo-Scannergehäuse und Montagekomponenten.

Bei Prototypen- und Designüberprüfungsprojekten hilft die CNC-Bearbeitung Kunden, Geometrie, Montageschnittstellen, Wandstärke, thermische Kontaktflächen und Passgenauigkeit der Montage zu testen, bevor in Werkzeuge investiert wird. Mit 0 MOQ-Unterstützung können Kunden mit einem Muster oder einer kleinen Testserie beginnen, bevor sie zur Serienfertigung übergehen.

Für die Serienproduktion kann XY-GLOBAL prüfen, ob Druckguss mit sekundärer CNC-Bearbeitung für Scannergehäuse oder Schutzabdeckungen geeignet ist. Kritische Bereiche wie Bezugsflächen, Montageflächen, Gewindebohrungen, Linsenadapterschnittstellen und Motorpositionierungen können nach dem Gießen bei Bedarf CNC-bearbeitet werden.

Unser Team kann vor der Produktion die Überprüfung der Zeichnungen, die Prozessbewertung, die Materialauswahl, die Oberflächenveredelung und die Inspektion kritischer Maße unterstützen. Gemäß den ISO 9001 Qualitätsmanagementanforderungen bietet XY-GLOBAL eine umfassende Fertigungsunterstützung von der DFM-Überprüfung und Prozessplanung bis hin zur Bearbeitung, Veredelung, Inspektion, Verpackung und Lieferung.

Senden Sie Ihre Zeichnungen zur Fertigungsprüfung

Um uns bei der genauen Bewertung Ihrer kundenspezifischen XY-Galvo-Scannergehäuse und Montagekomponenten zu unterstützen, senden Sie uns bitte Ihre 2D-Zeichnungen, 3D-CAD-Dateien, Materialanforderungen, Menge, Oberflächengüteanforderungen, kritische Toleranzen, Montagefunktion und Inspektionsanforderungen.

Wenn das Teil in einer Laser-Scanning-, optischen Ausrichtungs-, Wärmemanagement- oder Hochgeschwindigkeits-Scanning-Anwendung verwendet wird, sind auch Hintergrundinformationen zur Anwendung hilfreich. Dies ermöglicht es unserem Team, besser zu verstehen, welche Merkmale kritisch sind und welche Bereiche den Standardbearbeitungsanforderungen folgen können.

Nach Erhalt Ihrer Dateien kann XY-GLOBAL die Machbarkeit der CNC-Bearbeitung, die Machbarkeit des Druckgusses, Materialoptionen, Risiken der Oberflächenbehandlung, Toleranzkontrolle, kritische Inspektionspunkte und Produktionskosten vor der Angebotserstellung prüfen.
